儀天成YTC9100 手持式局部放電檢測儀可廣泛應用于電力系統的局放檢測
一、概述
通過以下幾項指標來衡量電氣設備的放電程度：
局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。
局部放電頻度檢測：通過測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
二、主要特點
? 配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測；
? 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析；
? 人性化的人機界面方便不同設備的數據管理；
? 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；
? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；
? 測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；
三、技術參數
TEV 測量 AE 測量
測量范圍 0-60 dBmV 測量范圍 -6dBμV 至 68dBμV
分辨率 1dB 分辨率 1dB
精度 ±1dB 精度 ±1dB
每周期最大脈沖 1400 頻率范圍 20~200 kHz
測量頻帶 3~100MHz
AA 測量 UHF測量
測量范圍 -6dBμV~68dBμV 檢測頻段 300~2000MHz
分辨率 1dB 測量范圍 0-60 dBmV
精度 ±1dB 靈敏度 ＜1dBm
傳感器中心頻率 40 kHz 傳感器頻段 300~2000MHz
HFCT 測量
傳感器傳輸阻抗 5mV/mA
檢測頻率 1～30MHz
靈敏度 ≤50pC
硬件
外殼 ABS
顯示 4.0 寸RGB液晶屏 分辨率800*480
采樣精度 12bit
同步方式 內同步、外同步
連接器 USB 接口(兼充電器輸入)
3.5mm 立體聲耳機插孔
外部傳感器輸入接口 無線 wifi（選配）
耳機 最小 8 歐姆
SD 卡 標配 16G ~ 64G
內置電池 3.7V/5000mAh 鋰電池
工作時間 約 6 小時
充電器 AC 90-264V 或 DC 5V
使用溫度 -20 ~ 50℃
濕度 20-85% 相對濕度
體積、重量 210*100*35(mm) 0.4KG(主機)
四、配置

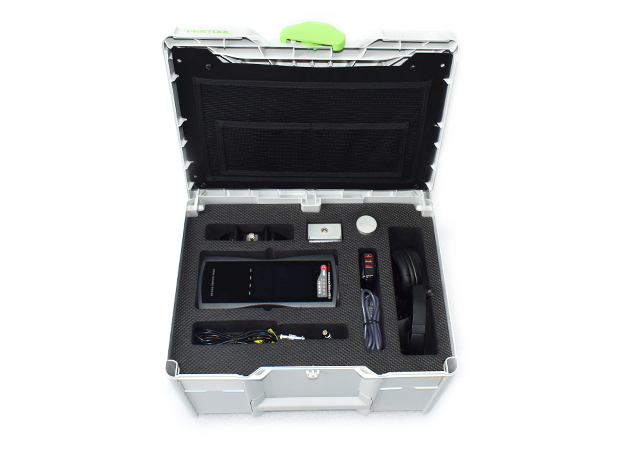

1 檢測主機 1 套 標配 內置超聲波、地電波通常用于測試開關柜
2 外置接觸式超聲波傳感器 1 個 選配 用于變壓器、GIS、電機等局放檢測
3 高頻互感器 1 個 選配 用于電纜局放檢測
4 特高頻傳感器 1 個 選配 用于測試GIS
5 外置非接觸式聚波器 1 個 選配 用于測試高架線路
6 柔性傳感器 1 個 選配 用于測試開關柜
7 耳機 1 個 標配
8 測試線 1 套 標配
9 充電器 1 個 標配
10 USB線 1 根 充電及PC機數據通訊
儀天成YTC9100 手持式局部放電檢測儀可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測。
