一、裝置可實現測試項目（最高配置）
本裝置最高配置可全面覆蓋各類電力輸電線路參數測量前置試驗項目及工頻參數正式測量的全部試驗內容，可滿足單回、同桿多回、并行輸電線路等不同工況的全套參數檢測需求，具體測試項目如下：
a）被測線路首、末端懸空工況下，完成線路靜電感應電壓、接地電流測試；
b）被測線路末端短路接地工況下，完成線路電磁感應電壓、電磁干擾電流測試；
c）適配線路末端為橋架母線、GIS組合電器場景，可實現高感應電壓環境下的三相線路相別核對；
d）可完成線路各相絕緣電阻測試、線路相別核對及線路直流電阻測量工作；
e）支持三相輸電線路工頻參數測試，包含正序阻抗、零序阻抗、正序電容、零序電容及線路等值電容；
f）可測試同桿架設、并行多回輸電線路的回路間零序互阻抗與零序耦合電容；
g）可對同桿、并行多回線路開展回路間不平衡度、不對稱度影響分析；
h）適配兩相輸電線路，可精準測試其正序阻抗、零序阻抗、正序電容、零序電容參數；
i）支持同桿并行兩相輸電線路，完成回路間零序互阻抗與零序耦合電容測試。
二、線路工頻參數測試依據
本裝置所有測試項目、試驗方法及參數判定，均嚴格依據國家及電力行業現行標準、規程及國網規范執行，具體依據如下：
2.1 《電氣裝置安裝工程電氣設備交接試驗標準》（GB 50150－2006）
依據標準第25.0.1.2條規定：架空電力線路試驗項目需包含35kV及以上電壓等級輸電線路的工頻參數測量，為本裝置開展線路工頻參數交接試驗的核心國標依據。
2.2 《110kV及以上送變電工程啟動及竣工驗收規程》（DL/T 782－2001）
依據規程第5條工程帶電啟動前置條件中5.3.6條款要求：輸電線路帶電投運前，必須完成線路絕緣電阻測試、相位核對、線路參數及高頻特性檢測等全套試驗，明確了本裝置各項前置試驗的竣工驗收合規性要求。
2.3 國家電網《架空輸電線路管理規范》
依據規范第十五條工程投產前置工作要求：輸電線路正式并網投運前，必須完成全線電氣參數測試，確保參數數據合格、線路相位核對無誤，為線路安全投產運行提供管理規范依據。
2.4 電網繼電保護裝置運行整定相關規程
依據《220kV-750kV電網繼電保護裝置運行整定規程》（DL/T 559－2007）及《3kV-110kV電網繼電保護裝置運行整定規程》（DL/T 584－2007）相關規定，電網繼電保護整定計算必須采用實測參數，核心包含：66kV及以上架空及電纜線路阻抗、平行線路零序互感阻抗、雙回路同名相間及零序差電流關系、三相三柱式變壓器零序阻抗及其他影響繼電保護運行的關鍵電氣參數，明確了本裝置實測參數的工程應用價值與必要性。
2.5 《1000kV交流架空輸電線路工頻參數測量導則》（DL/T 1179-2012）
該導則為特高壓交流架空輸電線路工頻參數測試的專項行業標準，規范了特高壓線路參數測試的試驗方法、測試流程及數據精度要求，為本裝置開展高電壓等級輸電線路參數測試提供專項技術依據。

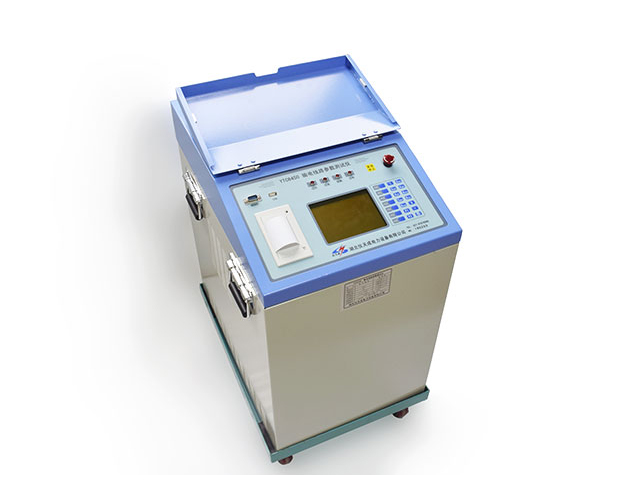

儀天成YTC6450輸電線路工頻參數測試系統具備全面的輸電線路工頻參數檢測能力，覆蓋線路阻抗、電容、絕緣、直流電阻、感應電壓電流、相別核對等多項核心測試項目，全方位滿足輸電線路竣工驗收、日常運維、故障排查的檢測需求，適配懸空、短路接地、GIS配套等多種復雜測試工況。
