一、使用特點
頻響法變壓器繞組變形測試儀硬件與軟件一體化設計，整體智能化、便捷化程度高，無需拆解變壓器主體即可完成檢測，測試高效、操作簡單、數據精準，適配各類電力變壓器繞組變形現場檢測作業，具體特點如下：
1、設備結構簡潔，由硬件測量單元與智能分析軟件兩部分組成。硬件測量單元搭載高速單片機控制系統，集成信號生成、信號采集測量兩大核心模塊，穩定性強、響應速度快。設備采用通用USB接口，可直接連接平板電腦、筆記本電腦，設備適配性強、連接便捷。
2、檢測作業便捷高效，無需對變壓器進行吊罩、解體、拆裝等復雜操作，僅拆除變壓器連接母線即可開展全套測試，大幅簡化試驗流程，降低現場作業難度，有效規避拆裝操作帶來的設備二次損傷風險。
3、掃頻測量功能全面，配備高精度線性掃頻測量系統，最高掃描頻率可達10MHz，支持0.25kHz、0.5kHz、1kHz三檔頻率掃描間隔，可精細化采集變壓器繞組全頻段頻率響應數據，為繞組變形故障的精準分析、判定提供充足的數據支撐。
4、自動化程度高，搭載智能自適應控制系統，可實現量程自動調節、采樣頻率自動適配等功能，無需人工反復調試參數，降低人工操作誤差，提升測試一致性與精準度。
5、數據對比與診斷能力完善，支持多條歷史曲線同步加載、可視化比對，可任意選取曲線開展橫向、縱向多維數據分析。配套專業智能診斷系統，可自動運算6組測試曲線的核心參數，智能判別變壓器繞組運行狀態、精準判定繞組變形程度，并輸出標準化診斷參考結論，降低人工研判門檻。
6、軟件設計人性化、實用性強，測試條件以選項化設置為主，操作簡單易懂。變壓器設備參數可批量保存歸檔，無需現場即時錄入，支持后期隨時補充、修改、完善設備信息，適配復雜現場作業場景。
7、全程智能化測控，完成輸入、輸出信號接線及基礎參數設置后，設備可全自動完成全部測量流程。測試過程中可隨時調取歷史波形曲線實時比對，也可隨時暫停、終止測試，可控性、靈活性極高。
8、測試效率優異，單繞組單相測量時長＜60秒，針對含高、中、低三側繞組的常規電力變壓器（不限容量、電壓等級），全套繞組變形測試總耗時不超過10分鐘，大幅提升現場檢修、試驗工作效率。
9、現場接線靈活、作業強度低，設備信號輸入、輸出引線可隨意布設，布線方式不影響最終測量精度。作業人員可直接在變壓器油箱頂部完成接線作業，無需反復上下設備，有效減輕現場勞動強度，提升作業安全性。
二、核心技術參數
2.1 掃頻方式參數
1、線性掃描模式：掃頻測量范圍10Hz～10MHz，共計40000個掃頻測點，支持0.25kHz、0.5kHz、1kHz三種頻率分辨率，滿足精細化全頻段測試需求。
2、分段掃描模式：采用分段精細化掃頻設計，適配不同頻段繞組特性檢測，具體分段參數：0.5kHz～1MHz（2000個掃頻點）、0.5kHz～10kHz、10kHz～100kHz、100kHz～500kHz、500kHz～1000kHz。
2.2 整機性能參數
1、幅度測量范圍：-120dB～+20dB
2、幅度測量精度：0.1dB
3、掃描頻率精度：0.005%
4、信號輸入阻抗：1MΩ
5、信號輸出阻抗：50Ω
6、信號輸出幅值：±20V
7、同相測試重復率：99.9%

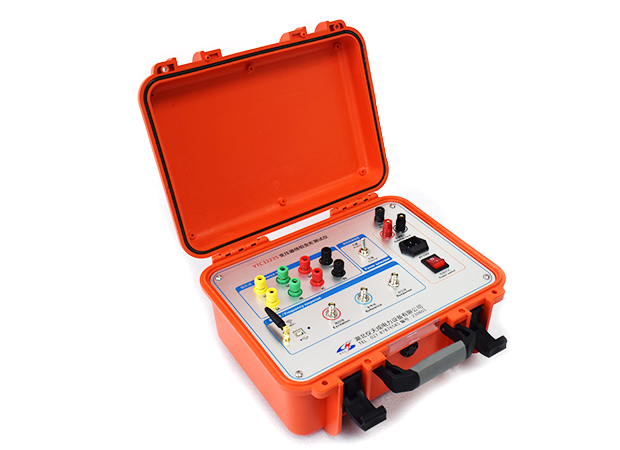

儀天成 YTC3223S 變壓器繞組變形測試儀憑借高精度頻響掃頻、免吊罩無損檢測、一鍵自動出報告、鋁合金便攜機箱等實用優勢，大幅降低現場試驗人力與時間成本，檢測結果精準直觀，適配各類變電站、電廠、電力工程公司日常試驗工作。
湖北儀天成電力設備有限公司
2026年7月27日
