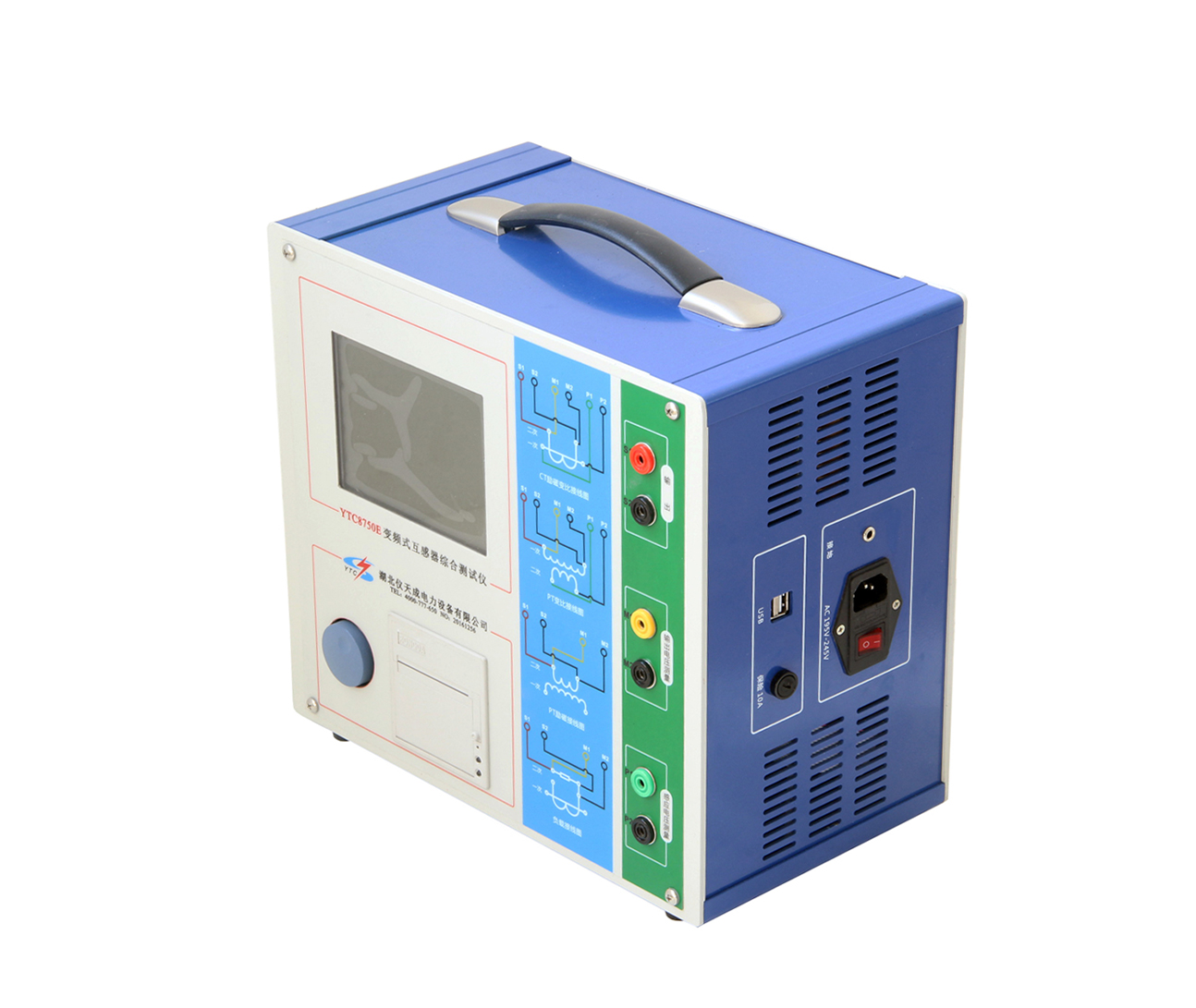

電流互感器是電力系統計量、保護與測控環節的核心設備，其運行精度、勵磁特性、變比參數及絕緣性能直接決定電網數據采集準確性與繼電保護動作可靠性，是保障電力系統安全穩定運行的關鍵基礎元件。在互感器出廠校驗、現場安裝調試、周期性檢修及故障排查工作中，精準全面的性能試驗必不可少。儀天成YTC8750E變頻式互感器綜合測試儀是適配各類工況的專用檢測設備，嚴格遵循GB1208、IEC60044等國內外標準，可針對保護類、計量類、TP類等不同類型電流互感器，一站式完成伏安特性、變比極性、二次繞組電阻、二次負荷、誤差曲線等全項目試驗，憑借變頻測試技術規避工頻干擾，具備測試精度高、操作便捷、無需外接輔助設備的優勢，廣泛應用于變電站、電力運維、設備檢測等場景，為電流互感器性能核驗與狀態評估提供可靠的數據支撐。
電流互感器試驗：
在參數界面，用旋轉鼠標切換光標到互感器類型欄，選擇互感器類型為電流互感器。
一、試驗接線

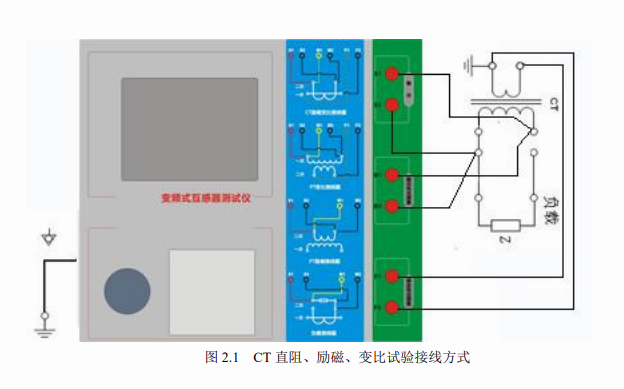

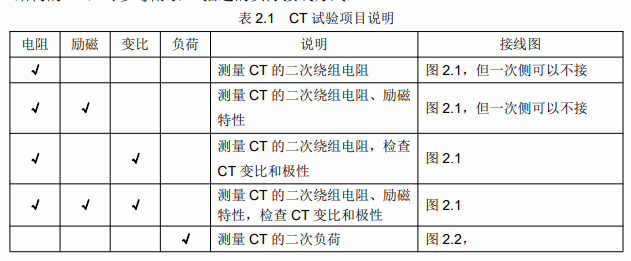

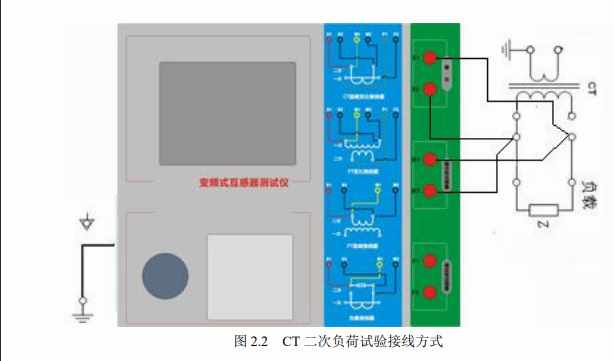

試驗接線步驟如下： 第一步：根據表 2.1 描述的 CT 試驗項目說明，依照圖 2.1 或圖2.2 進行接線。
第二步：同一 CT 其他繞組開路，CT 的一次側一端要接地，設備也要接地。第三步：接通電源，準備參數設置。
二、參數設置

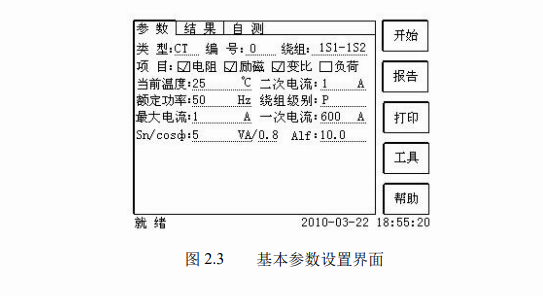

試驗參數設置界面分別如圖 2.3
儀天成YTC8750E變頻式互感器伏安特性綜合測試儀針對性解決了傳統電流互感器試驗操作繁瑣、抗干擾能力弱、測試項目單一等痛點，依托成熟的變頻檢測技術，實現了電流互感器各項核心參數的自動化、精準化檢測。設備可自動測算拐點電壓電流、生成5%、10%誤差曲線，精準判定互感器誤差性能與飽和特性，全面覆蓋電流互感器驗收、運維、檢測的全部試驗需求。
